O componente que você descreveu é um tipo de capacitor muito comum e amplamente utilizado em motores de corrente alternada (AC).

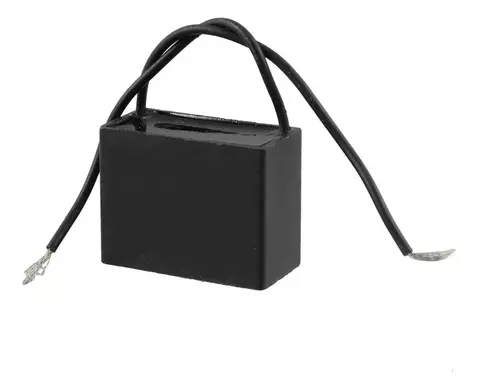

Aqui estão as informações detalhadas sobre o Capacitor Quadrado 10µF 250V CBB61 50/60 Hz 2 Fios:
1. Especificações Técnicas Principais
| Característica |
Detalhe |
Significado |
| Tipo |
CBB61 |
É o código do modelo que indica um capacitor de filme de polipropileno metalizado para funcionamento contínuo (run capacitor) em motores AC. |
| Capacitância |
$10 \mu F$ (Microfarads) |
É a capacidade de armazenamento de energia do capacitor, crucial para a função do motor. Este valor deve ser respeitado no momento da troca. |
| Tensão Nominal |
$250V$ (Volts AC) |
É a tensão máxima de operação segura. Pode ser usado tanto em 110V (ou 127V) quanto em 220V, pois a tensão de 250V é superior à tensão da rede elétrica residencial. |
| Frequência |
$50/60 Hz$ (Hertz) |
Indica a compatibilidade com as frequências padrão da rede elétrica utilizadas mundialmente (no Brasil, é 60 Hz). |
| Conexão |
2 Fios |
Possui dois terminais, sendo um capacitor simples (não duplo). |
| Formato |
Quadrado |
Refere-se à carcaça plástica que o protege. |
2. Função e Aplicação Comum
Este capacitor é classificado como um capacitor de partida/permanente (Motor Run Capacitor) e sua principal função é:
-
Partida (Arranque) de Motores: Fornece o torque inicial necessário para que o motor comece a girar.
-
Funcionamento Contínuo: Mantém o campo magnético do motor defasado (girando) após a partida, garantindo o funcionamento eficiente.
As aplicações mais comuns são:
-
Ventiladores de Teto, Parede e Mesa: É a aplicação mais frequente, controlando a velocidade e auxiliando na partida.
-
Exaustores.
-
Motores Elétricos de Pequeno Porte (em bombas, compressores de ar-condicionado, etc.), desde que as especificações de capacitância e tensão coincidam.
3. Importante para Substituição
Ao substituir um capacitor, é obrigatório respeitar o valor da Capacitância ($\mu F$) e garantir que a Tensão Nominal seja igual ou superior à tensão de trabalho do equipamento.
Se o seu equipamento original usa um capacitor de $10 \mu F$, este modelo é o substituto direto (desde que o formato e a tensão de $250V$ sejam adequados).
Como se trata de um componente muito usado em reparos na RIC TEC, é provável que você o utilize em consertos de ventiladores e outros eletrodomésticos.
